概述：PanelView e系列操作員截面專門為復雜的過程處理及大型控制系統而設計,為用戶
提供豐富的監控功能,如趨勢圖繪制,表達式運算等,.該系列操作員界面能夠勝任大型網絡監控
項目,所支持的網絡類型包括遠程I/O.DH+Control Net. PanelView 1400e和1000e均備有鍵盤和
觸摸屏機型供用戶選擇.
   主要特點:DH+通訊方式允許－臺或多臺PanelViewe 1000e/1400e人機界面與多臺控制器進行通
訊.基于標記的DH+通訊方式支持主動報文和11個掃描級別,從而提高了網絡的利用效率,擴展型遠
程I/O通訊方式也采用了基于標記的通訊方式,同時還提供”只聽”通訊方式,它能夠支持64個機
架和64個數據塊傳輸,每個數據塊包含64個字,可見,這比PanelViewe1200能夠傳輸更多的數據,
ControlNet通訊方式將基于遠程I/O的高速數據傳輸和基于DH+網絡的PanelViewe/PLC通訊方式
結合在了一起,形成了這一高性能,開放式的網絡系統架構,擴展信息處理功能－能夠支持４000條
報警信息,10000條本地信息 和10000報文信息,超過了其它操作員界面的處理能力.PCMCIA存儲卡
無需計算機的幫助,就能夠用于升級,保存應用項目文件, PanelViewe1000e和1400e還能在PCMCI
A存儲卡上運行應用項目文件,從而將其原有的2.25MB基本用戶存儲容量擴展到15.75MB,表達式運
算功能允許在本地執行更多的數據運算,從而減少了對PLC地址的占用和所需要的邏輯程序,在線趨
勢圖功能－允許PanelViewe對過程變量在一個時間段內的變化進行跟蹤，并以圖形的方式在屏幕
上展現出來，豐富的報警處理功能－能夠通過報警窗口，報警狀態條，報警歷史記錄屏反映相關的
故障情況，通過相關的設置，操作員截面可以利用機箱后側的繼電器來控制外部的聲，光報警裝置
，從而讓操作員能夠迅速發現報警，同樣位于機箱后側的RS-232端口可以連接打印機，用于輸出報
警或其它屏幕信息，另外，用戶還可以將報警歷史記錄上傳至計算機，以便日后進行分析．

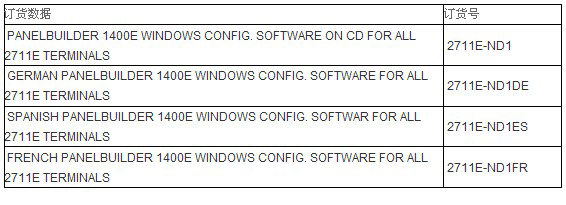

    系列產品型號：(以下只是部分型號數據，詳細系列型號請閱產品手冊）
